ROHM推出內建自我診斷功能之電源監控IC
積極建構ADAS及自駕車所需之功能安全系統
2019年5月30日
＜概要＞
半導體製造商ROHM（總公司：日本國京都市）針對ADAS（先進駕駛輔助系統）和自駕車的感測器/相機、電子動力轉向系統等需要高度安全性的車電應用電源系統，研發出可支援功能安全*1、並內建自我診斷功能（BIST: built-in self test）的電源監控IC「BD39040MUF-C」。
與ADAS用感測器模組等所搭載的電源系統相比，「BD39040MUF-C」這款電源監控IC無需改變現有的電源時序（開啟順序），僅需直接加裝即可賦予功能安全所需的監控功能。不僅具備功能安全所必須的電壓監測功能（Power Good功能、復位功能）和ECU頻率監測功能（看門狗計時器）等，還在電源監控IC中內建了自我診斷功能。利用ROHM獨創技術，對監測功能進行自我診斷，可檢查電源監控IC本身潛在的故障，且不會對現有系統產生影響，因此有助於構建功能安全所要求的高度安全系統。不僅如此，這樣的產品將這些功能集中在僅3mm平方的小型封裝中，非常適用於要求小型化的ADAS應用。
本產品已於2019年2月開始出售樣品（樣品價格500日元/個，不含稅），預計將於2019年8月開始暫以月產10萬個的規模投入量產。前段製程的製造據點為ROHM Hamamatsu Co.,Ltd.（日本濱松市），後段製程的製造據點為ROHM Electronics Philippines Inc.（菲律賓）。
＜背景＞
近年來，ADAS和自動駕駛技術正迅速發展，越來越需要有助於防範事故於未然的功能（防撞功能、車道保持功能等）。而對於所使用的半導體元件，也要求在產品研發時就要考慮到發生問題時如何確保安全性（Fail-safe失效保護功能），因此在ECU等元件上紛紛配置了有助於實現功能安全的自我診斷功能。
ROHM於2017年在業內率先推出由液晶驅動器和電源IC所組成，可支援功能安全的液晶面板晶片組，並於2018年取得了國際功能安全標準「ISO26262」的研發流程認證，且一直致力於推進支援汽車功能安全的產品研發。此次，考慮到系統的安全性和冗餘性，ROHM研發出內建自我診斷功能的電源監控IC，將自我診斷功能及各種監控功能集結在獨立的電源監控IC，而非ECU和電源系統中，即可透過現有的電源系統輕鬆賦予功能安全性。
＜特點＞
「BD39040MUF-C」是一款內建自我診斷功能的電源監控IC，具有以下特點，有助於建構ADAS、自動駕駛所需的功能安全系統。
1. 利用自我診斷功能，提高功能安全所需的可靠性
在功能安全方面，要想突破更高安全性要求等級（ASIL），需要能夠檢測出電源管理功能本身的潛在故障（隱藏性故障）。例如，如果過電壓監測等監測功能無法檢測出異常而發生了故障時，會成為無法被得知的隱藏性故障，這種狀態就是無法檢測出異常的危險狀態。
BD39040MUF-C採用ROHM獨創的電路技術，領先業內首次在電源監控IC中內建了自我診斷功能，從而可預知是否存在著潛在故障。另外，為了提高正常工作時的安全性，對基準電壓電路和振盪器電路採用多工、全時相互監測的系統。
2. 靈活支援現有的電源系統

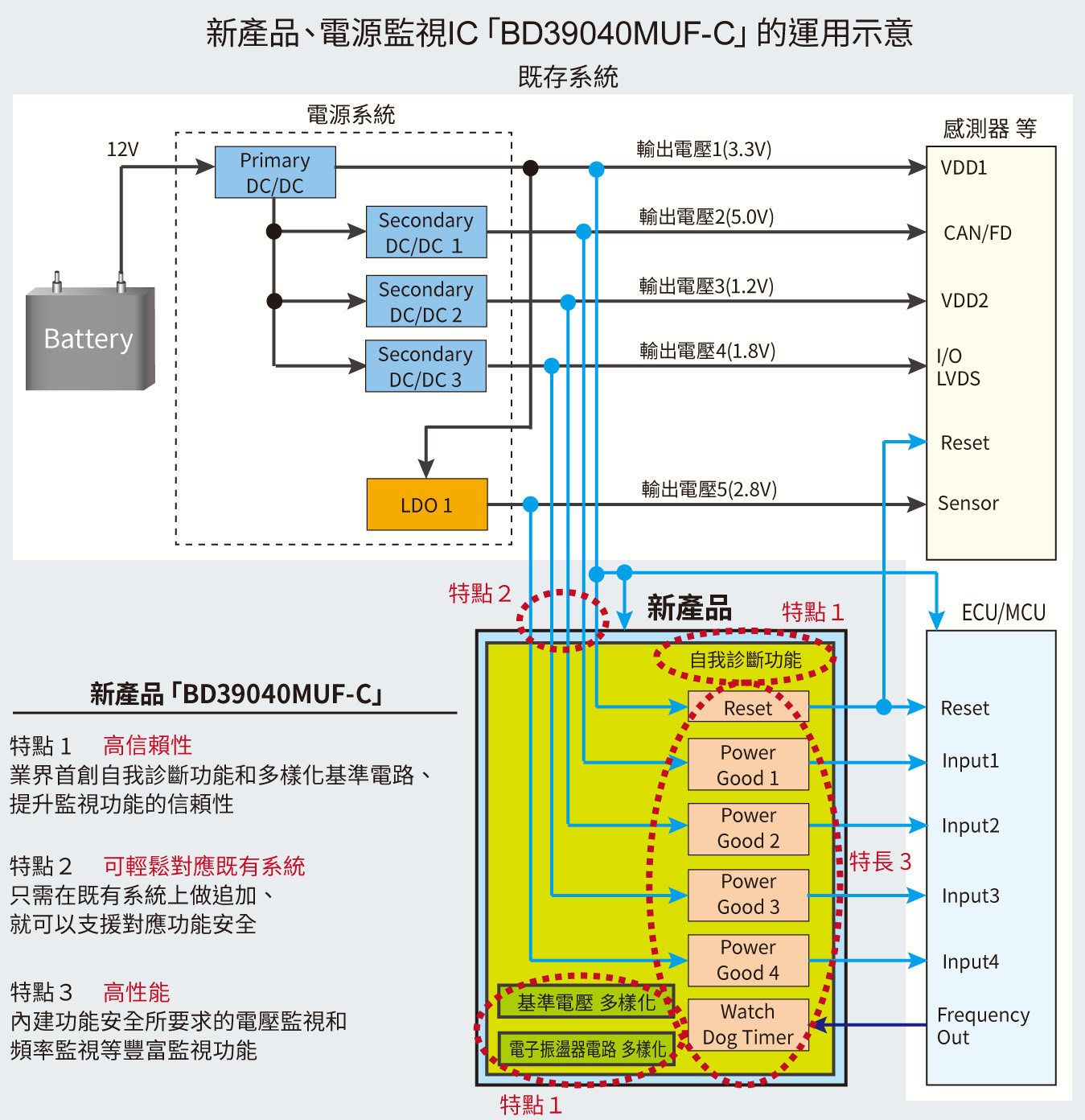

當現有的電源系統要求支援功能安全時，無需改變電源時序，僅需直接加裝BD39040MUF-C，即可輕鬆實現功能安全。另外，ECU所需的頻率監測（看門狗計時器）可通過外接電阻改變監測頻率，還可自由設定監測的有效時間ON/OFF。不僅如此，該產品採用僅3mm平方的小型封裝，非常適用於要求小型化的ADAS應用。因此，可靈活對應要求小型化的安全駕駛輔助模組，像是今後在功能安全面需求日益增加的ADAS和自動駕駛等。
3. 內建車電電源和ECU所需的豐富監測功能
BD39040MUF-C內建豐富的監測功能，如電源所需的過壓監測功能、欠壓監測功能（Power Good功能）、ECU所需的頻率監測（看門狗計時器）和復位功能等，從更廣泛的角度支援功能安全的構建。其中，為了提高故障檢測靈敏度，還採用了視窗看門狗計時器來監測頻率是否在範圍內，實現了高精度的監測。
＜應用範例＞
◇儀錶盤、LCD面板 ◇資訊娛樂系統 ◇車燈
等需要支援ASIL-B以上功能安全的電源系統。

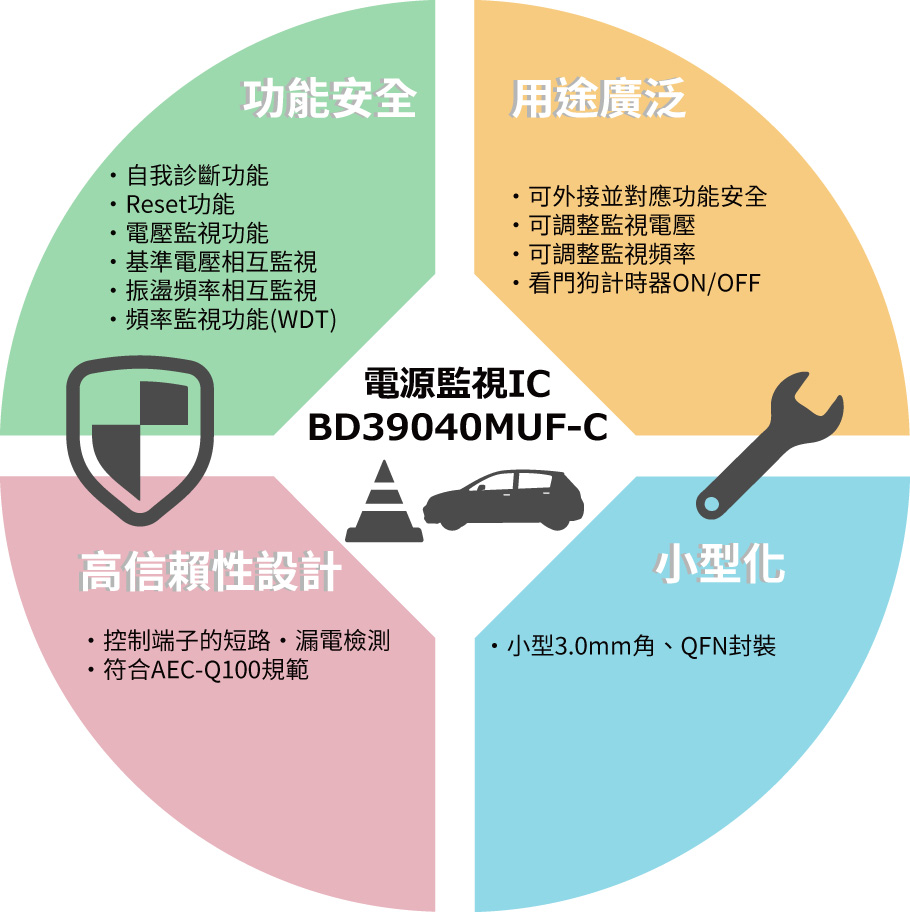

＜新產品功能概要＞
◇內建自我診斷功能（BIST）
◇內建復位功能（過壓監測功能、欠壓監測功能）
◇內建4頻道電壓監測功能（過壓監測功能、欠壓監測功能）
◇內建基準電壓相互監測功能
◇內建振盪頻率相互監測功能
◇內建窗口式看門狗計時器（WDT）
（可透過外接電阻設定監測時間，可設定WDT有效時間ON/OFF）
可利用WDOUT引腳來檢測WDT輸入訊號的電源故障檢測、接地故障檢測
◇滿足AEC-Q100標準（Grade 1）
＜名詞解釋＞
*1) 功能安全
